智能制造自动化质检 内部缺陷探伤仪器

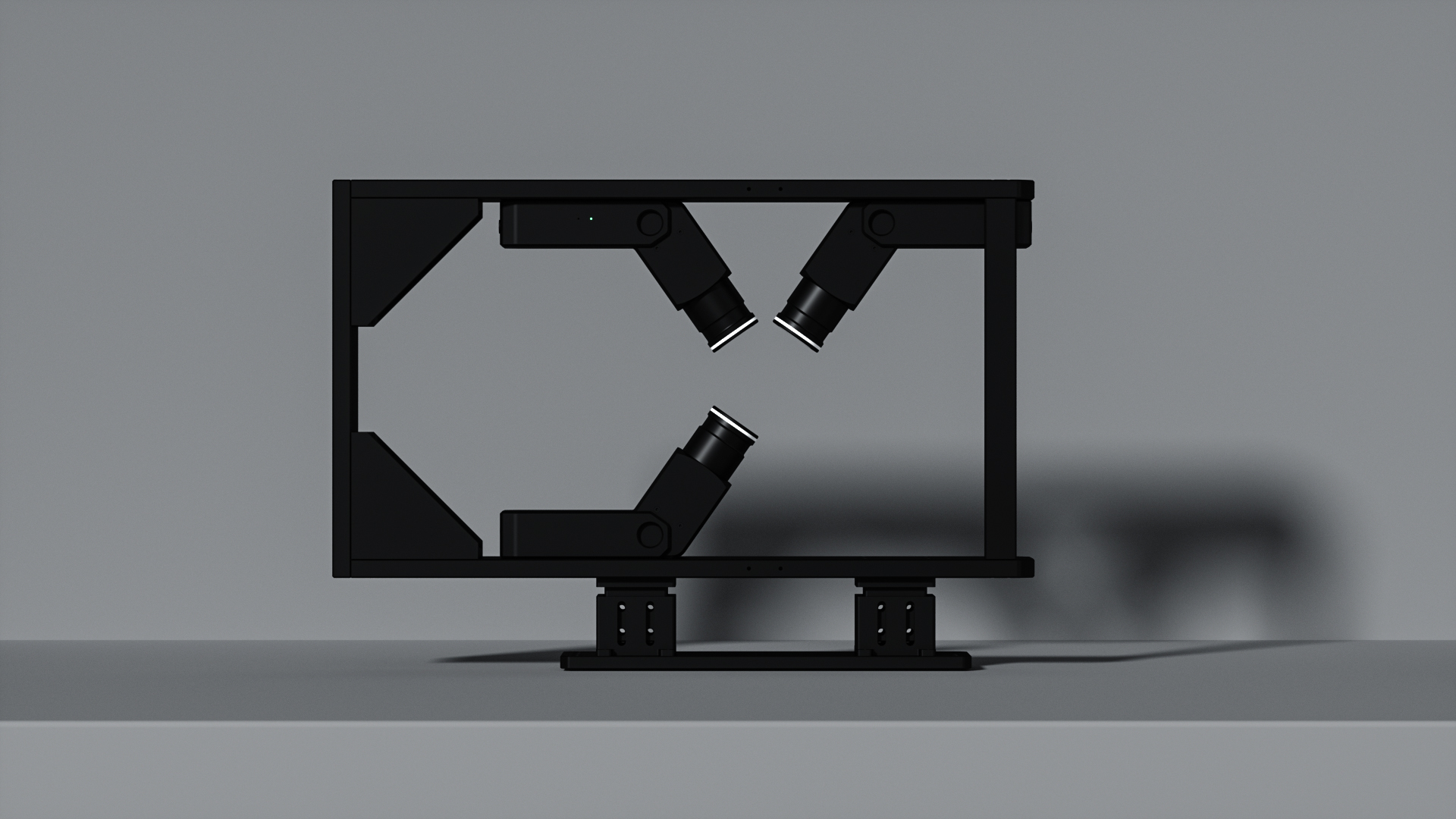

FalconWave®系列成像系统
FalconWave®系列太赫兹高速成像设备包括二维和多视角型号。二维设备可支持面材产品检测,适用于集成电路半导体、大功率及高频电子材料、汽车与电力绝缘材料、工业与能源橡胶品、民用有机高分子材料、纺织、造纸、无纺布、化纤品、复合材料等面材产品生产线和研发测试;设备的智能算法可以为高速生产线提供实时缺陷识别,通过工业防尘防潮接口与产线控制中心通信,支持全自动化的质量检测。产品无辐射危害,分辨率好,是业界第一款大幅面太赫兹实时成像工业检测设备。
主要特点
应用领域
内部材料分布、异物、原材料用量、湿气、杂质、材质均匀性、内部结构检测
设备用途:
为什么选择太赫兹?
注:部分测样品内部缺陷是我们人为设计,仅为演示之目的,图片不代表原厂产品有质量问题。
应用示例
食品食材组份用量和品食材霉变检测
包装完整性检测
1. 光学无法透视内部结构
2. X光成本高、超声波无法产检
以上问题太赫兹都可以解决
无电离辐射危害
非接触式成像
品质可靠
节省成本
无需耦合剂
支持高速生产线全检

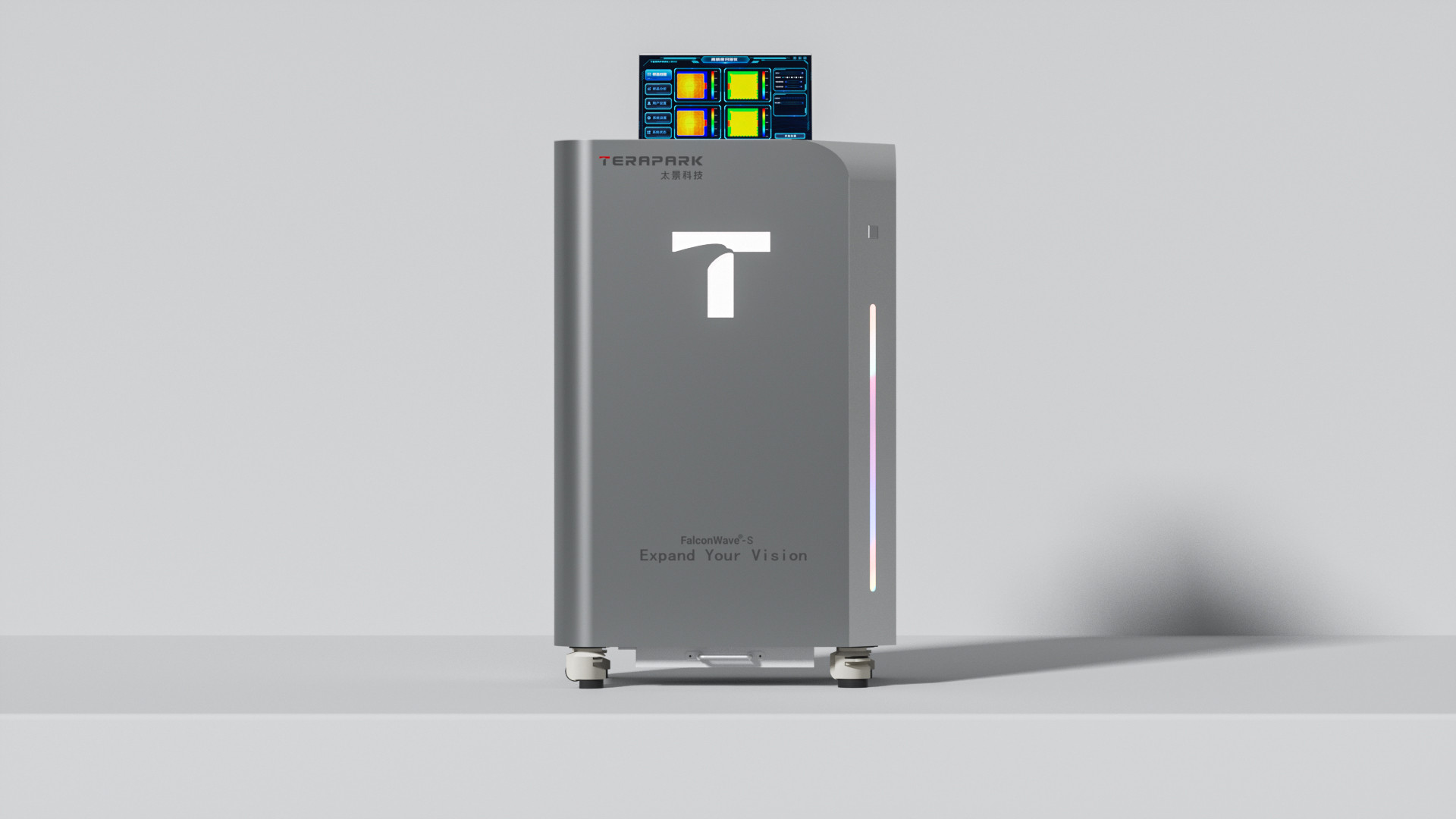

太赫兹离线二维成像设备(FalconWave®-S)
产品功能:
1. 采用太赫兹透视原理结合电控系统位移变化完成对材料样品的二维成像; 2. 适合于各类非导体样品的测试,厚度不超过2厘⽶; 3. 配套的软件可根据成像结果进⾏数据分析,计算出材料质量参数。 4. 该产品为实验分析用的台式系统,包括成像分析仪、分析软件、数据线,易于安装,操作方便;

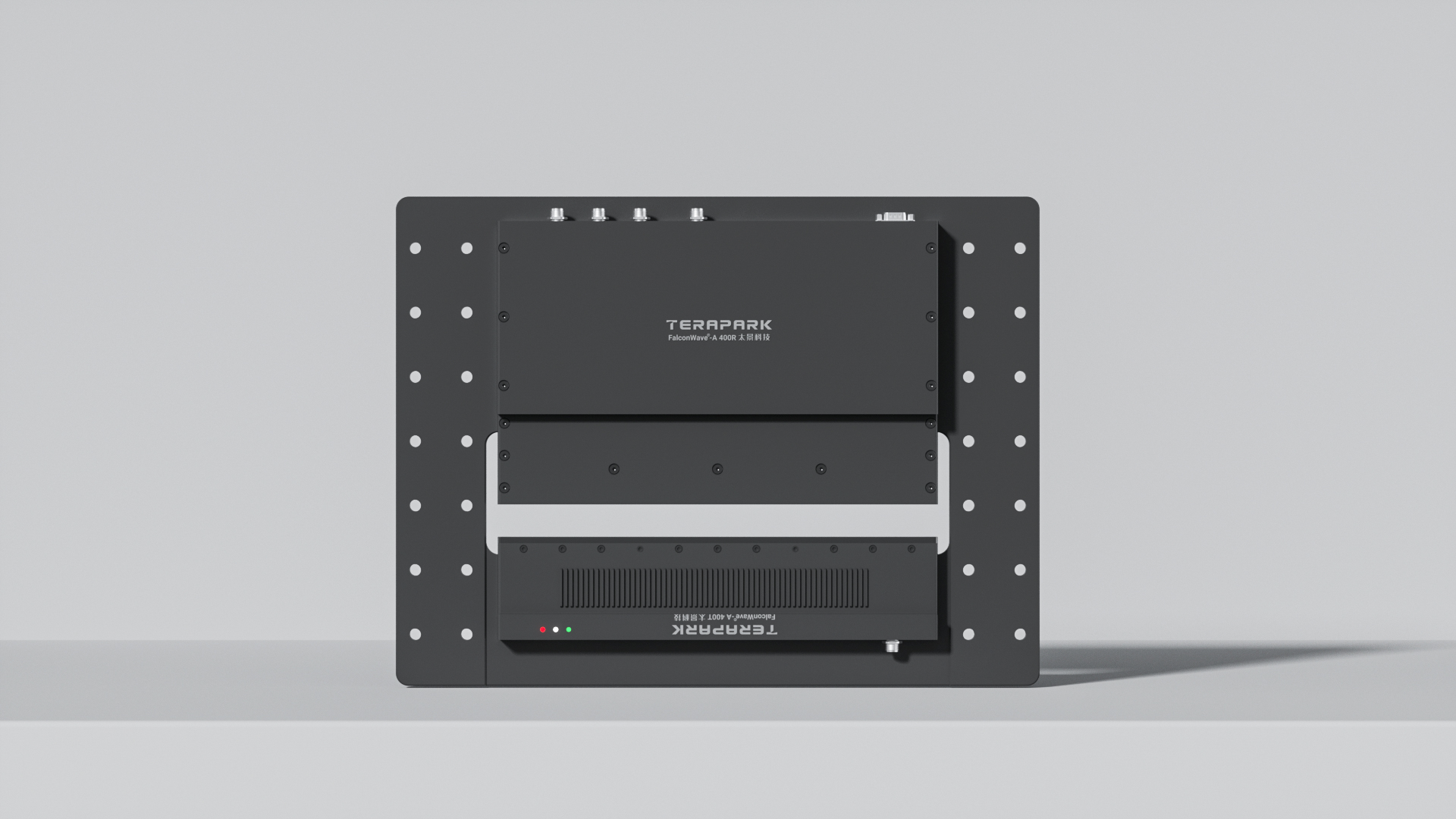

太赫兹实时成像(FalconWave®-A/AH)
产品特点:
1. 领先的实时线扫秒太赫兹成像技术 2. 适用于产线高速全检 3. 非接触式内部透视探伤 4. 最大扫描幅面320毫米 5. 最佳成像精度2.5毫⽶ 6. 最高线扫描速度10米/秒 7. 最⾼动态范围45dB 8. 测量精度不受温度、环境光、表面颜色影响⽆电离辐射危害

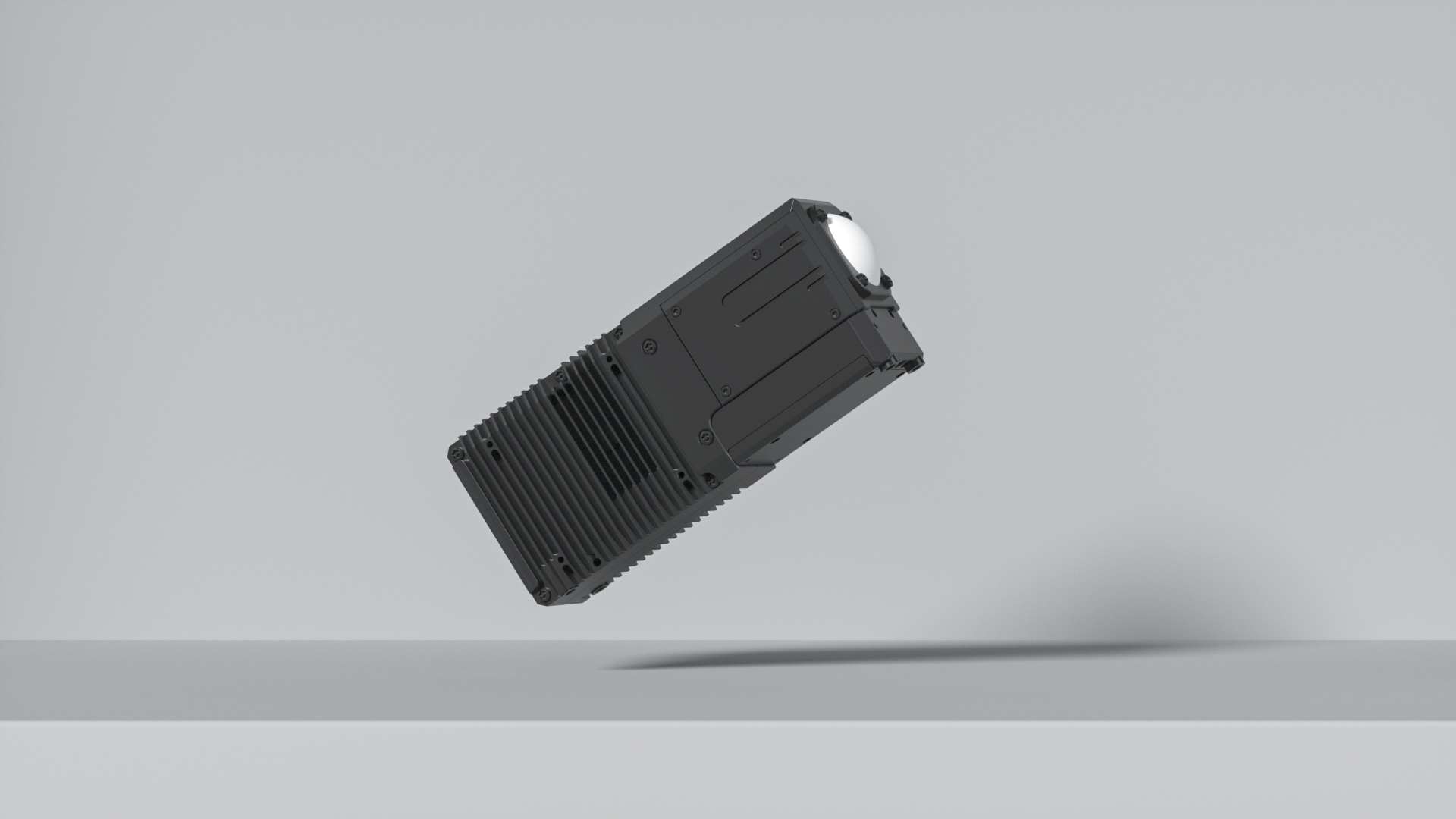

太赫兹模组(FalconWave®-O)
1. 与传统太赫兹检测设备相比具有体积小易集成安装简单、维护方便的优点 2. 采用CMOS太赫兹传感器技术,性价比高 3. 支持140G、400G两种太赫兹频率波段,根据应用场景可选配置 4. 支持多对模组安装使用,易扩展 5. 功耗低,无电离辐射,非接触式无损检测
